아두이노 메가
센서 트레이닝 키트
Playing with Code, Creating the World
모델명: CL-ArduinoMega | 대상: 중·고교, 대학, 메이커스페이스
도입 문의하기 →
Overview
제품 개요
아두이노 메가 센서 트레이닝 키트는 주변환경과 밀접한 7종의 센서 입력부와 입력부를 처리하여 제어와 통신을 담당하는 제어통신부, 센서 입력을 읽고 분석하여 제어가 가능한 5종의 구동 출력부를 인쇄회로기판(PCB) 위에 견고하게 모아 제작한 피지컬 아두이노 기반의 소프트웨어 교육 도구입니다.
코딩을 배우고 싶지만 어렵고 복잡하게만 느껴지셨나요? 혹은 단순한 이론 학습에 금방 흥미를 잃으셨나요? Arduino Mega Training Kit는 이런 고민을 단번에 해결합니다. 코딩과 메이커 활동의 즐거움으로 이끌어 줄 최고의 선택입니다.
점퍼선, 브레드보드, 배선 없이 USB 케이블 하나로 바로 실습을 시작할 수 있으며 Scratch, 엔트리, mBlock 블록코딩 환경과 Arduino IDE 텍스트 코딩 환경을 모두 지원합니다.
Core Components
3대 핵심 구성
센서입력부·구동출력부·제어통신부 3개 영역을 하나의 PCB 보드에 통합하여 배선 없이 즉시 실습이 가능합니다.
센서입력부 (7종)
- 다양한 스마트 센서 기술
- 물체 인식 센서기술
- 스마트 영상 센서
- 스마트 건강 센서
구동출력부 (5종)
- 입력 센서 값 처리 기술
- 램프·팬·로봇 팔 제어기술
- 바퀴·전동·스위치 제어기술
- 소비 전력 절약
제어통신부 (2종)
- 무선통신 기술
- 인터넷 연결 방법 다양화
- 스마트 기기와 연결
- 사물끼리 통신 방법
Features
제품 특징
교육 현장의 반복 사용 환경에 최적화된 견고한 설계와 다양한 코딩 환경을 지원합니다.

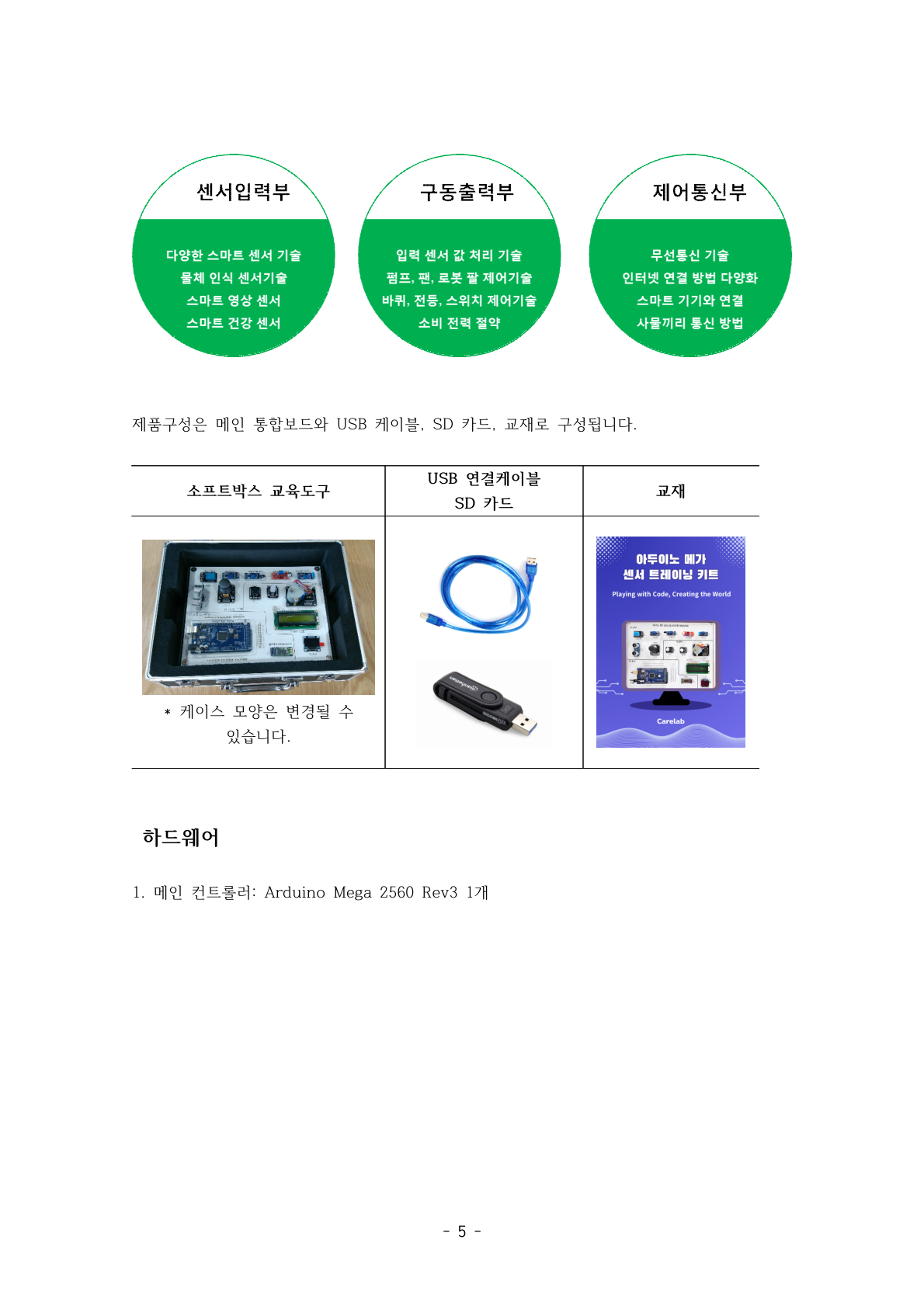

Package Contents
제품 구성
소프트박스 교육도구를 중심으로 교육에 필요한 모든 구성품이 포함됩니다.
| 구분 | 품목 | 수량 |
|---|---|---|
| 메인 보드 | 소프트박스 교육도구 (CL-ArduinoMega PCB) | 1 |
| 연결 케이블 | USB A-B 타입 연결케이블 | 1 |
| 저장장치 | SD 카드 | 1 |
| 교재 | 아두이노 메가 센서 개발보드 교재 | 1 |
소프트박스의 케이스 모양은 사양에 따라 변경될 수 있습니다.
PCB 보드 크기: 290 × 250 × 50 mm
포장 크기: 300 × 260 × 70 mm | 무게: 약 1kg

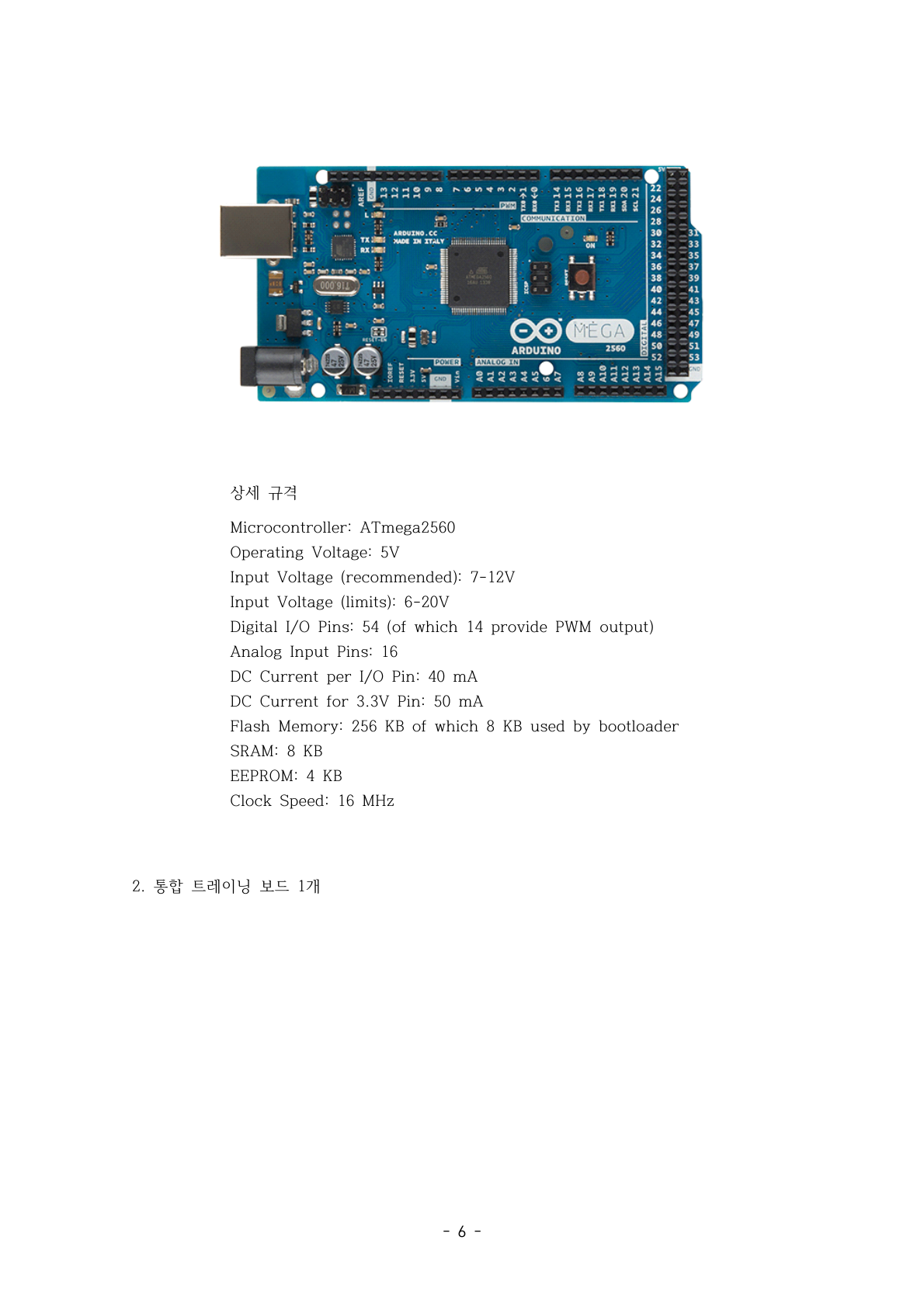

Specifications
전기 & 기술 사양
Arduino Mega 2560 Rev3 기반의 강력한 마이크로컨트롤러 사양입니다.
Arduino Mega 2560 Rev3
| 마이크로컨트롤러 | ATmega2560 (8비트 AVR RISC) |
| 동작 전압 | 5V |
| 입력 전압 (권장) | 7V ~ 12V |
| 입력 전압 (제한) | 6V ~ 20V |
| 디지털 I/O 핀 | 54핀 (PWM 지원 14핀) |
| 아날로그 입력 핀 | 16핀 |
| I/O 핀 전류 | 핀당 40mA / 3.3V 핀 50mA |
| Flash Memory | 256KB (부트로더 8KB) |
| SRAM | 8KB |
| EEPROM | 4KB |
| 클럭 속도 | 16MHz |
| 연결 케이블 | USB A-B 타입 (프린터 케이블) |

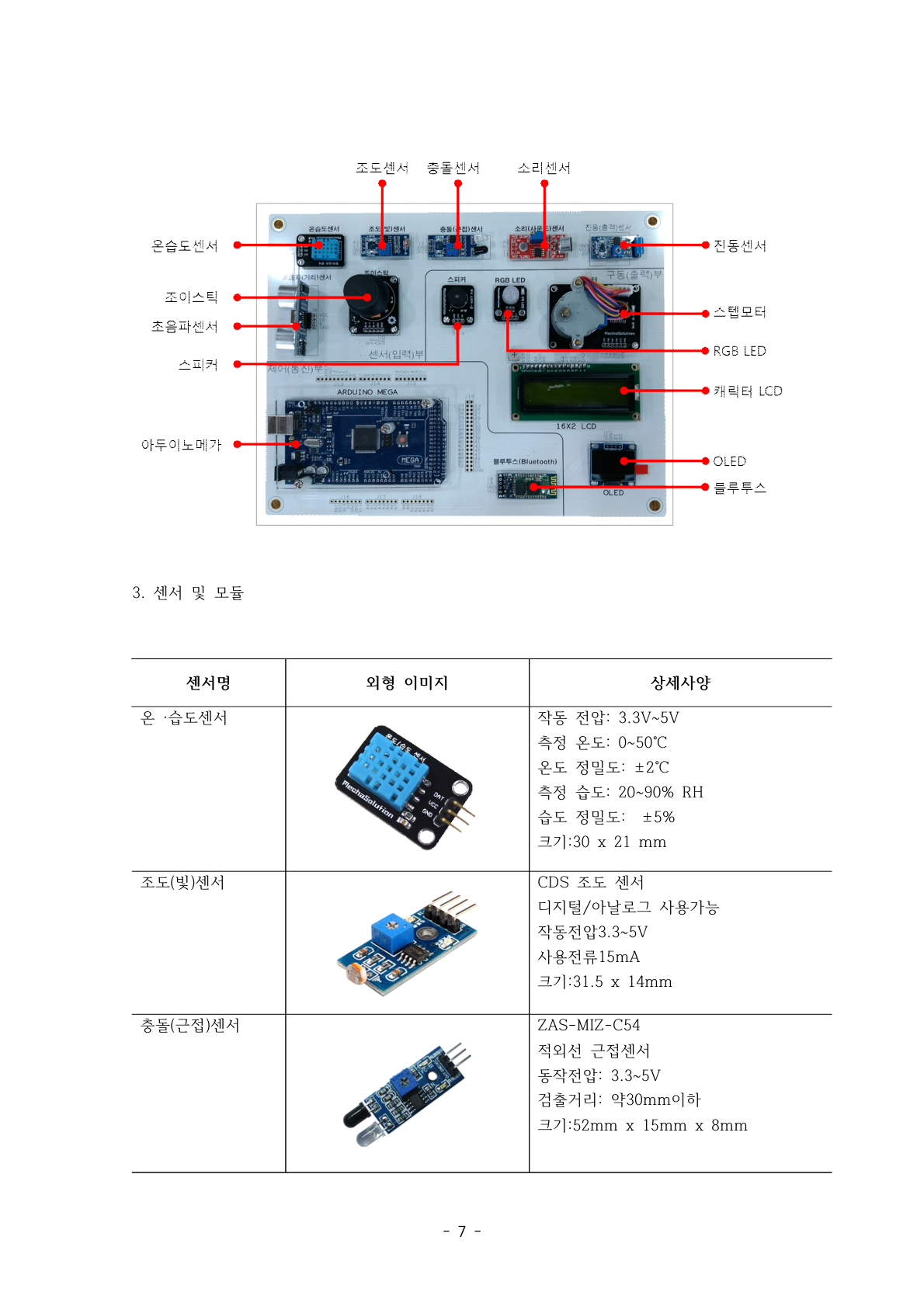

Sensors & Modules
포함 센서 & 모듈
총 14종의 센서·모듈이 PCB에 통합되어 있어 별도 배선 없이 즉시 사용할 수 있습니다.
온·습도 센서
작동전압 3.3V–5V
온도 0–50°C (±2°C)
습도 20–90% RH (±5%)
크기 30 × 17mm
조도·빛 센서 (CDS)
아날로그 출력
작동전압 3–5V
사용전류 15mA
크기 31.5 × 14mm
초음파 센서 (HC-SR04)
작동전압 3~5.5V
측정범위 2–400cm
크기 45 × 20mm
조이스틱
X, Y 아날로그 + 푸시 버튼
작동전압 3.3V–5V
크기 37 × 31 × 32mm
스피커 (부저)
작동전압 3.3V–5V
동작전류 최대 10mA
크기 28 × 21mm
RGB LED
10mm 풀컬러 LED 모듈
작동전압 3.3V–5V
크기 23 × 21mm
스텝모터 (28BYJ-48)
작동전압 5V
분해능 1/64
크기 37 × 41 × 31mm
캐릭터 LCD (16×2)
16×2 문자 표시
I2C 인터페이스
모델: 16M0501
OLED (0.96인치)
드라이버 SSD1306
해상도 128×64
I2C 통신, 크기 27 × 28mm
블루투스 모듈 (HC-06)
작동전압 3.6–6V
통신거리 10m
소비전류 30mA (미연결)

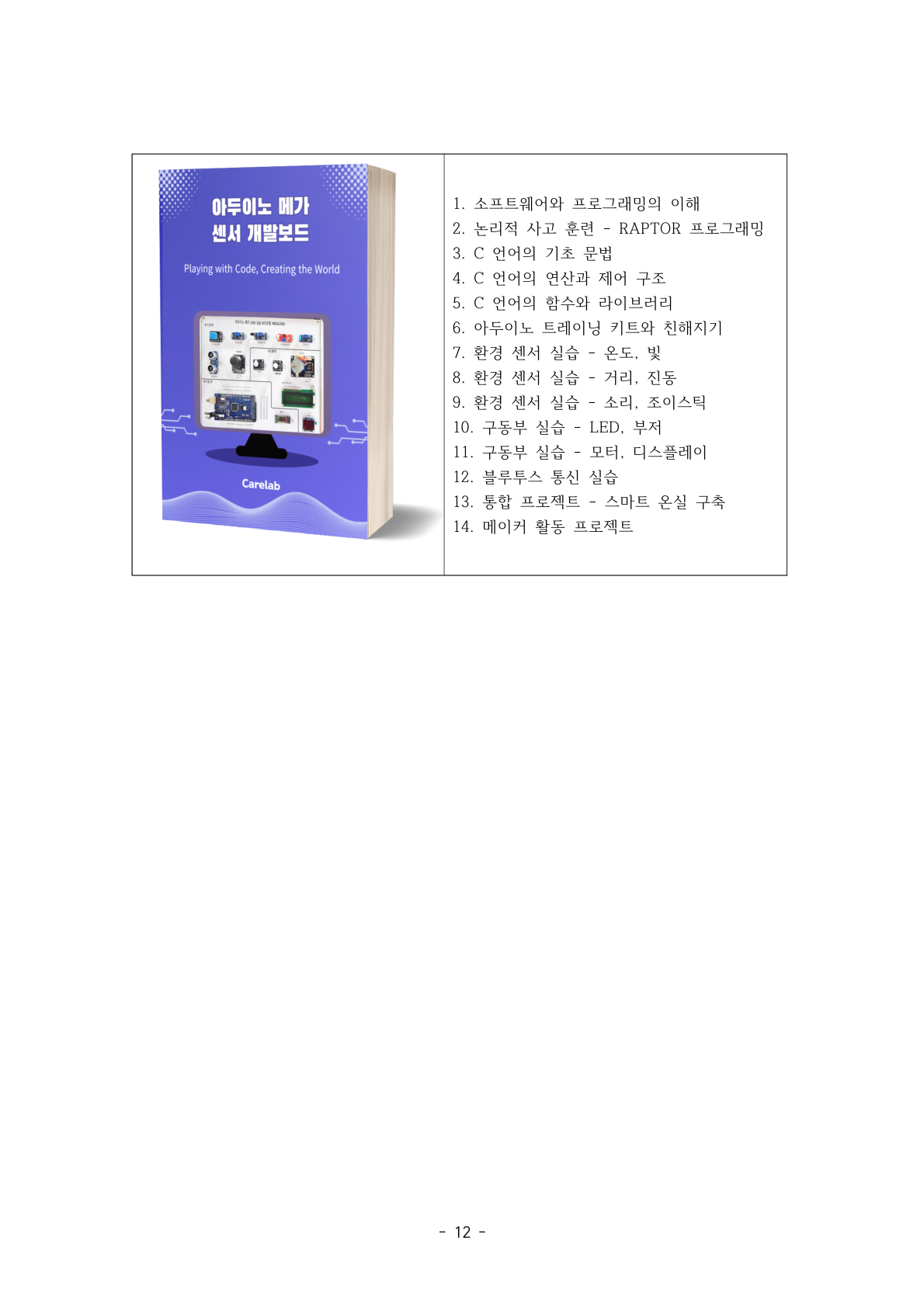

Curriculum
교육 과정 (14단계)
소프트웨어 기초 이론부터 스마트 온실 통합 프로젝트까지 체계적인 14개 챕터로 구성됩니다.
Software
소프트웨어 지원
텍스트 코딩부터 블록 코딩까지 다양한 개발환경을 모두 지원합니다.
