아두이노
All In One
코딩, 전자회로, PCB 제작을 한 번에!
모델명: SOFTBOX-APK-01 | 대상: 중·고교, 대학, 메이커스페이스
도입 문의하기 →
Overview
제품 개요
아두이노 All In One은 아두이노 코딩은 물론, 전자회로 설계부터 PCB 제작까지 한 번에 마스터할 수 있는 통합 교육 키트입니다. 기초 코딩부터 실제 제품 개발 프로세스를 경험하며 프로페셔널 메이커로 성장하는 최고의 선택입니다.

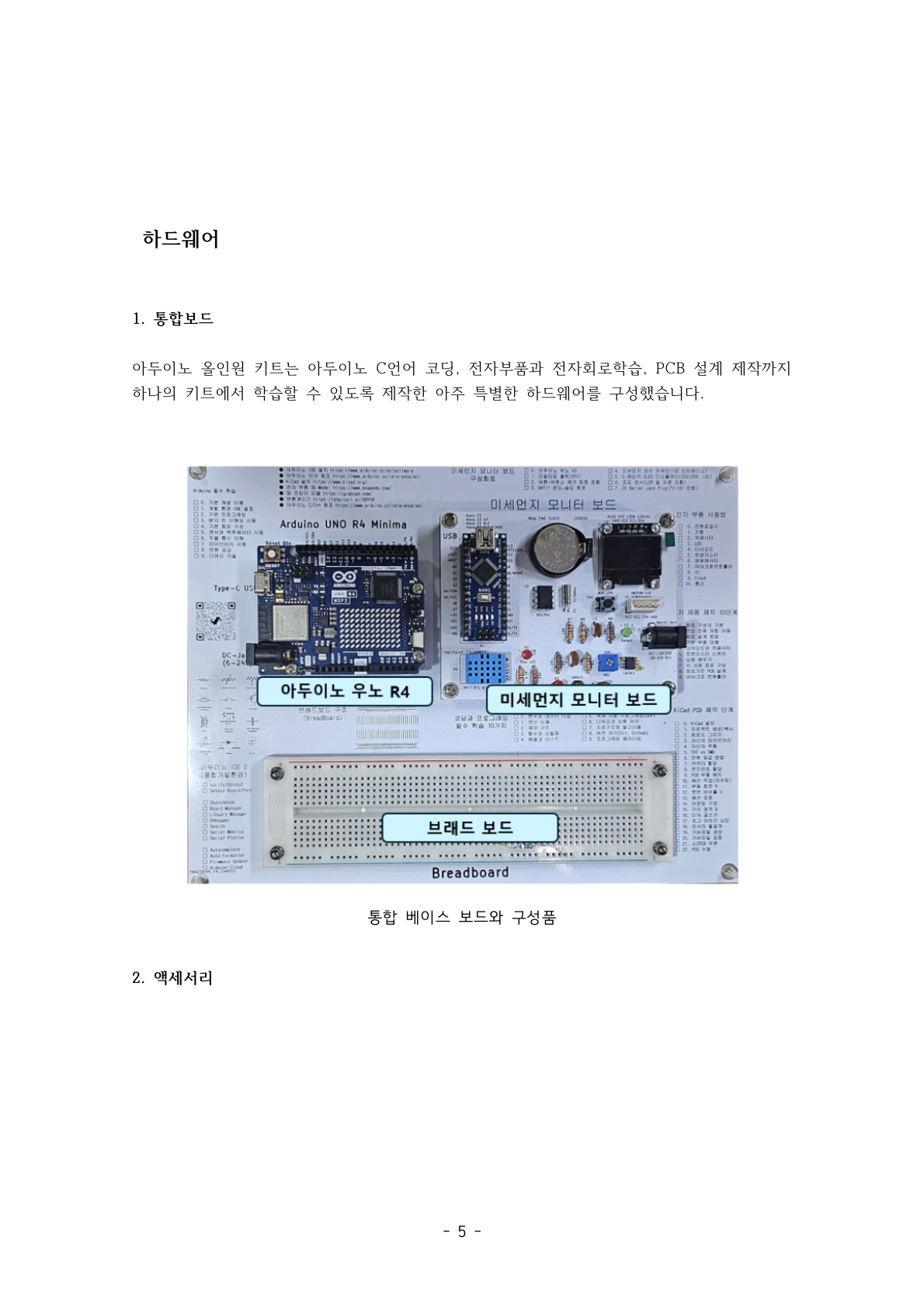

아두이노 우노 R4 WiFi를 중심으로, 미세먼지 모니터 보드와 680핀 브레드보드가 통합된 올인원 키트입니다. 임베디드 시스템, 마이크로 컨트롤러, 전자부품과 회로 입문, 브레드보드와 전자 부품 전자회로 실습, GPIO 입출력을 활용한 하드웨어 제어, Ki-CAD를 활용한 PCB 설계 및 제작 과정까지 체계적으로 학습할 수 있습니다.

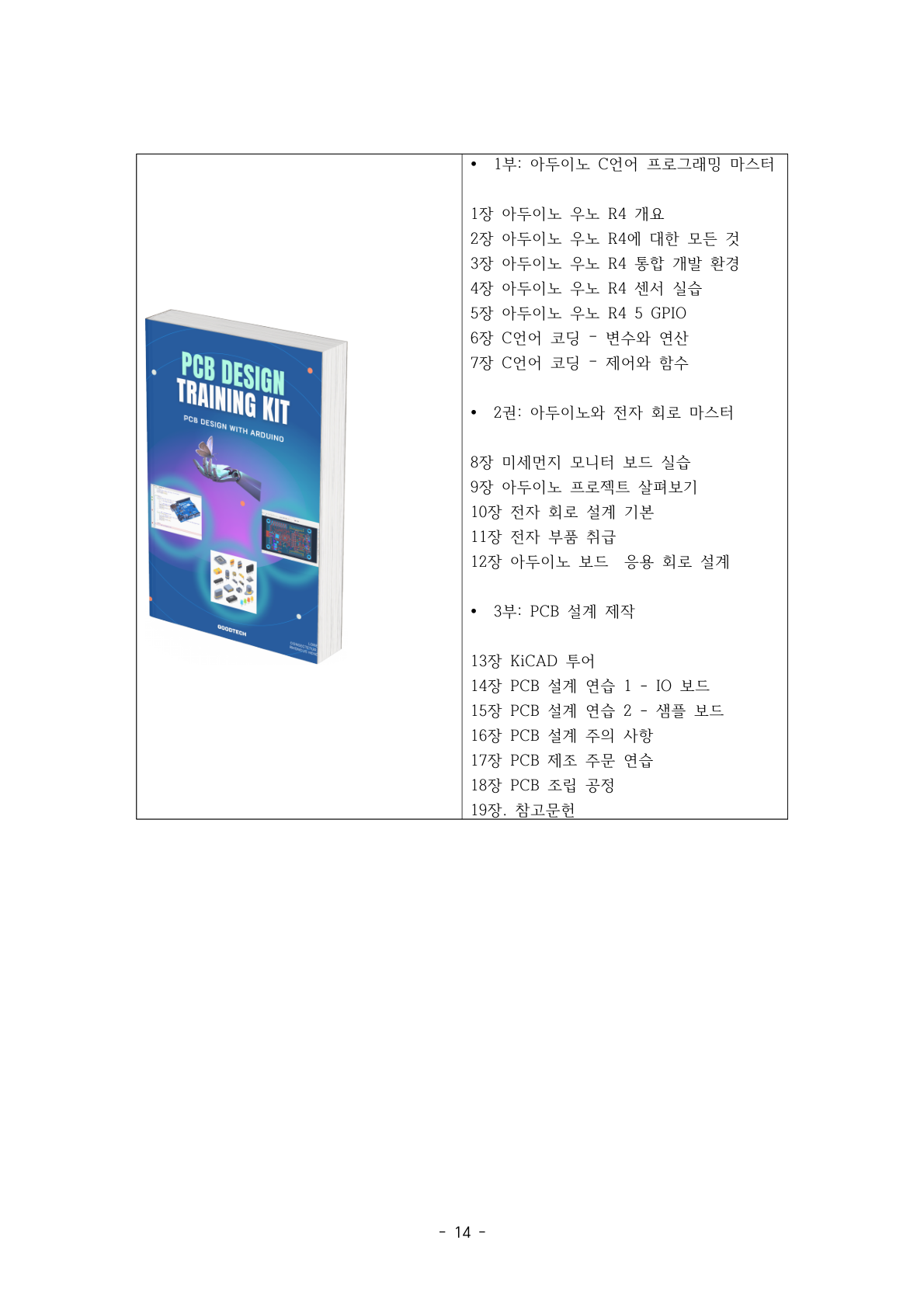

19장 분량의 전문 교재 3권(아두이노 C언어 프로그래밍 · 전자회로 · PCB 설계 제작)과 함께 단계적으로 실력을 쌓아갑니다.
Learning Areas
4대 핵심 학습 영역
아두이노 프로그래밍부터 PCB 실물 제작까지, 메이커의 전 과정을 하나의 키트로 경험합니다.
아두이노 C언어
프로그래밍
- 아두이노 프로그래밍
- GPIO 제어 프로그래밍
- 아두이노 개발 환경
- 센서 데이터/구동 제어
전자회로 설계
- 제품 개발 과정
- 개발 전자부품 이해
- Digital 회로 설계
- 브레드보드 실습
IoT 웹 개발
- 웹 프로그래밍
- IoT 제품 개발
- AI 코딩
- 웹 서비스 실습
PCB 설계 제작
- Circuit Design
- KiCAD 실습
- PCB 주문 제작
- PCB 조립
Features
제품 특징
Package Contents
제품 구성
- 아두이노 우노 R4 WiFi
- 미세먼지 모니터 보드
- 680핀 브레드보드
- 점퍼 케이블
- OTG 케이블
- 실습 센서 모듈
- USB 케이블
- 미세먼지 센서 PM2008M
- PCB Design Training Kit 교재
- 예제 회로도 및 Gerber 파일
- ESP32 설계 샘플 보드
680핀 브레드보드: 165 × 55 × 8.5mm · 재질 ABS 플라스틱
포장: 200 × 150 × 70mm · 전체 무게: 약 500g
Hardware Specs
하드웨어 사양
Arduino Uno R4 WiFi
| 마이크로컨트롤러 | 32-bit ARM Cortex-M4 (48MHz, FPU 포함) |
| 동작 전압 | 5V |
| 입력 전압 | USB-C 5V / 권장 6-24V (배럴 잭) |
| 메모리 | 256KB Flash / 32KB SRAM / 8KB EEPROM |
| ADC / DAC | 14비트 ADC / 12비트 DAC |
| 연결 | USB 2.0 Full-Speed, CAN BUS |
| 클럭 | 실시간 클럭(RTC) 내장 |
| 추가 | 메모리 보드 장치(MPU), 연산 증폭기(OPAMP) |

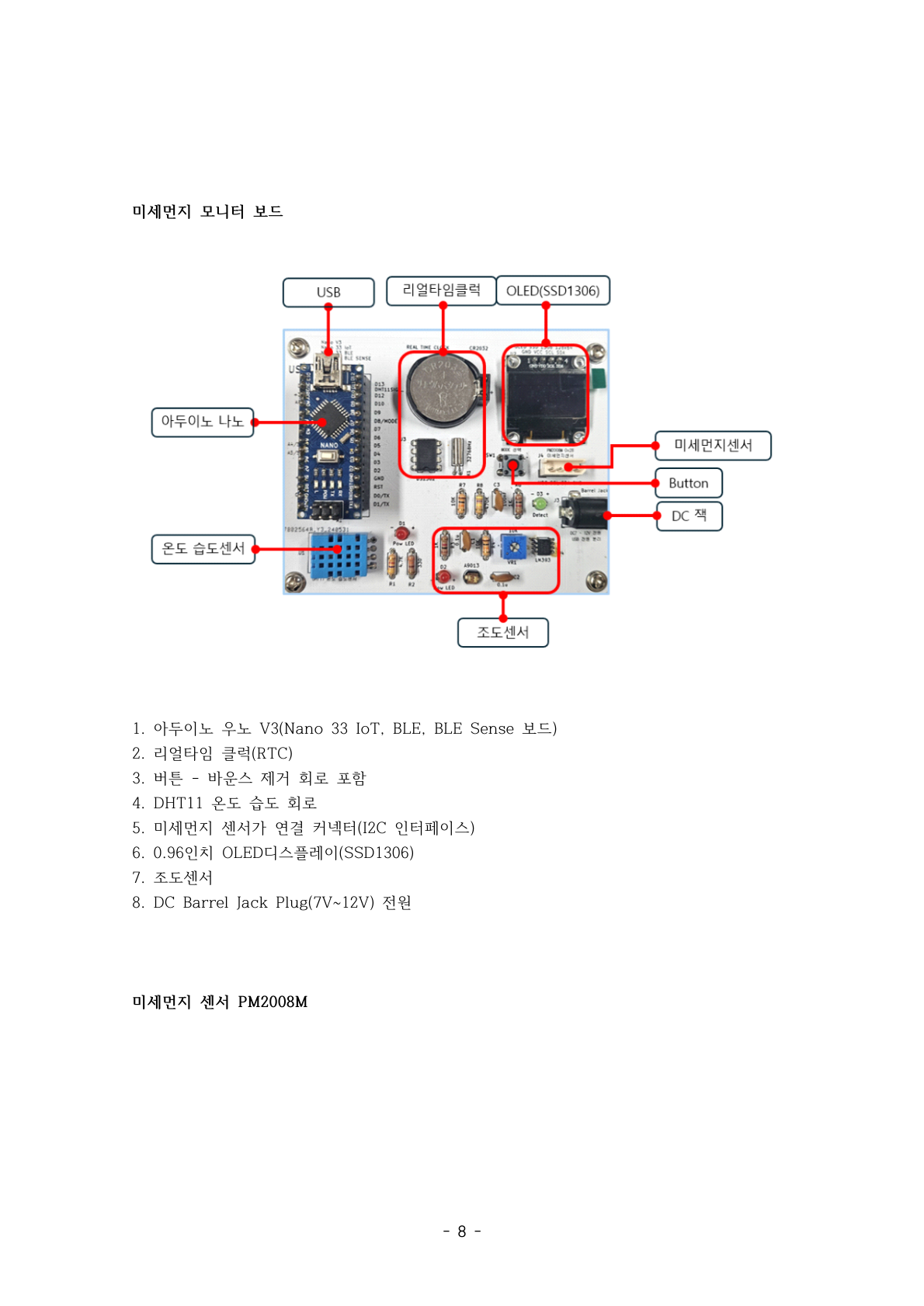

미세먼지 모니터 보드
| 컨트롤러 | 아두이노 우노 V3 (Nano 33 IoT, BLE 계열) |
| 탑재 모듈 | 리얼타임 클럭(RTC), OLED(SSD1306) |
| 센서 | DHT11 온도·습도, 미세먼지(PM2008M), 조도 |
| 인터페이스 | 미세먼지 센서 I2C 커넥터 |
| 전원 | DC Barrel Jack 7V-12V |
| 버튼 | 바운스 제거 회로 포함 |
Curriculum
교육 과정 — 3권 19장
아두이노 C언어 프로그래밍부터 전자회로, PCB 제작까지 단계적으로 마스터합니다.
- 1장 아두이노 우노 R4 개요
- 2장 우노 R4에 대한 모든 것
- 3장 통합 개발 환경
- 4장 센서 실습
- 5장 아두이노 우노 R4 5 GPIO
- 6장 C언어 코딩 – 변수와 연산
- 7장 C언어 코딩 – 제어와 함수
- 8장 미세먼지 모니터 보드 실습
- 9장 아두이노 프로젝트 살펴보기
- 10장 전자 회로 설계 기본
- 11장 전자 부품 취급
- 12장 아두이노 보드 응용 회로 설계
- 13장 KiCAD 투어
- 14장 PCB 설계 연습 1 – IO 보드
- 15장 PCB 설계 연습 2 – 샘플 보드
- 16장 PCB 설계 주의 사항
- 17장 PCB 제조 주문 연습
- 18장 PCB 조립 공정
- 19장 참고문헌
도입 문의 & 견적 요청
학교·기관·메이커스페이스 단체 구매 및 교육 프로그램 컨설팅을 도와드립니다.
문의하기 이메일 보내기
